Descripción del Producto

CONOCIDO

Filtro de chorro de pulso Optipow, filtro de tela Optipulse, válvula de chorro de pulso, válvula de pulso, directamente del fabricante de China - Qingdao Star Machine Technology Co., Ltd.

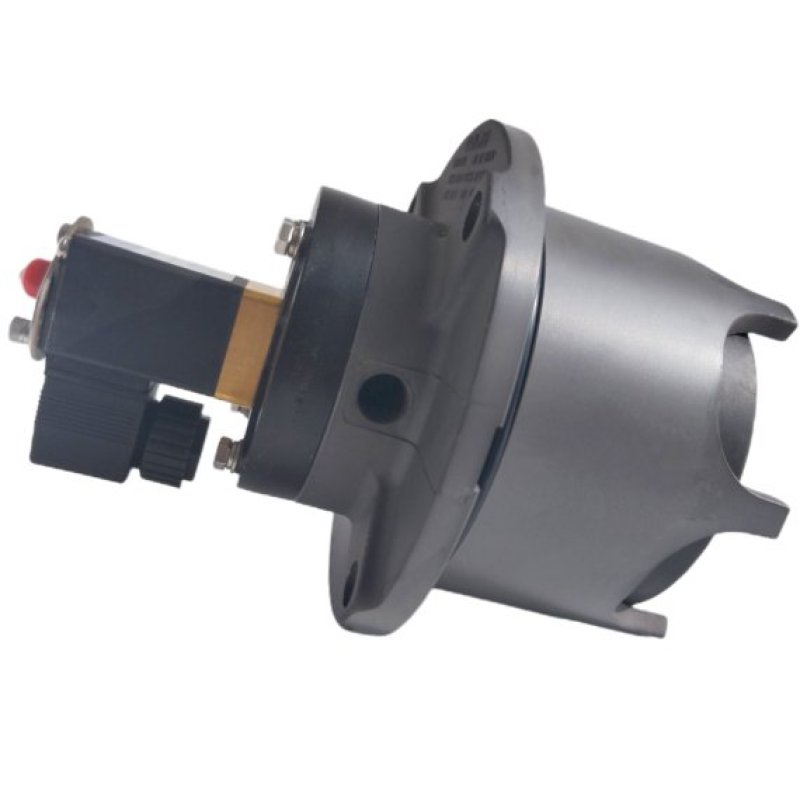

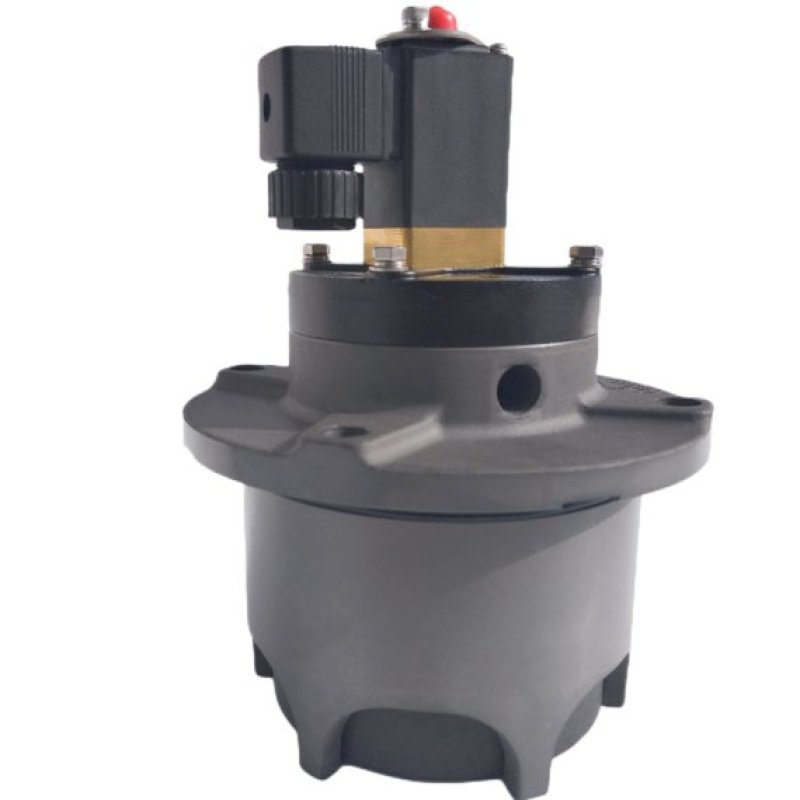

Válvula de pulso compacta para filtros de tela Optipulse de varios tipos.

Es el resultado de muchos años de experiencia en el campo de la tecnología de filtros textiles.
Actúa rápidamente con alta eficiencia.
Tiene dimensiones reducidas, la cifra que aparece después del nombre corresponde al diámetro del pistón.
Diseñado principalmente para usarse junto con un tanque de presión redondo.
Fácil de instalar y mantener.
Tiene una construcción muy robusta, diseñada para un uso normal a presiones de aire de hasta 600 kPa (6 bar).
Temperatura máxima de funcionamiento normal (válvula de pulso compacta) 50°C.

DETALLES PRINCIPALES

CROQUIS DE DIMENSIONES Y MONTAJE

Para aumentar la capacidad de bloqueo de todos los pernos, utilice LOCKTITE 577 o equivalente.

FUNCIÓN

El volumen A está conectado al tanque de presión a través de un espacio entre el cuerpo de la válvula y el émbolo. En el volumen A hay la misma presión que en el tanque de presión.
Debido a la mayor superficie de presión del émbolo en el volumen A, el pistón se presiona contra el tubo de impulso y queda sellado entre el tanque de presión y el tubo de impulso.
El volumen B se suministra a través de una válvula solenoide conectada al sistema de aire del piloto. El área del lado del aire del piloto es más grande, por lo que el diafragma del piloto se presiona contra la parte superior del cuerpo de la válvula y aísla el volumen A del entorno.

APERTURA

Cuando se inicia la limpieza, la válvula solenoide cierra la conexión (a) y se abre al ambiente (b), lo que significa que se bombea el volumen B.

El diafragma se presiona hacia arriba (c) y el volumen A se bombea a través de 2 puertos en el exterior del cuerpo de la válvula.
El pistón se mueve rápidamente hacia arriba debido a la diferencia de presión en el émbolo.
El aire comprimido del tanque de presión se libera a través del tubo de impulso como un pulso y luego hacia una serie de mangas de filtro.

CIERRE

El solenoide está cerrado al aire ambiente y abierto al aire piloto.

La membrana del piloto está presionada contra el asiento.
La presión sobre el émbolo se iguala con la presión en el tanque a través del espacio entre el émbolo y el caballo, y el émbolo se mueve hacia abajo hasta la tubería de impulso y completa el impulso de limpieza.
El tiempo de secuencia (desde el inicio de la apertura hasta el cierre de la válvula) depende de los requisitos del proceso tecnológico, es decir, del volumen de aire pulsado por pulso y de la expulsión garantizada.


¡INSTRUCCIONES
DE INSTALACIÓN Y MONTAJE

!

Antes de montar las unidades OPTIPOW, es importante limpiar completamente el interior del tanque de presión. Cualquier partícula en el tanque puede causar serios problemas con el funcionamiento de las válvulas de pulso en el futuro.
La válvula OPTIPOW está diseñada para instalación vertical como estándar. Cuando la válvula va a funcionar horizontalmente, se debe utilizar un resorte interno adicional. En este caso, el émbolo siempre estará en la posición cerrada al presurizar el sistema de limpieza.
Por regla general, OPTIPOW se suministra como una sola unidad en un embalaje especial. Para obtener instrucciones de montaje detalladas de piezas individuales, consulte el dibujo de montaje de OPTIPOW.
En primer lugar, desembale las válvulas al instalarlas.
Asegúrese de que no haya daños visibles en la válvula.
Asegúrese de que no haya ningún material extraño dentro de la válvula.
Asegúrese de que la parte superior del tubo de impulso esté lisa y libre de rebabas.
Los números de artículo a continuación se refieren a los que se muestran en la Figura 1.
Coloque el pistón (artículo 4) en la parte superior del tubo de impulso. Lubrique la junta tórica en el exterior del cuerpo de la válvula (elemento 1) y alinee el cuerpo con el émbolo. Al instalar la válvula de pulso, tenga cuidado de no dañar el anillo de sellado. Gire la casa para que el solenoide esté orientado en la dirección deseada. Apriete los cuatro tornillos con los dedos lo máximo posible, luego realice el ajuste final con la herramienta en forma cruzada para evitar dañar la junta tórica. Par según especificaciones.

¡NOTA!
El cuerpo de la válvula es sensible a los impactos en la parte inferior del cuerpo (ver dibujo a continuación).

Si la casa está sujeta a impactos y el pistón no puede moverse hacia arriba y hacia abajo dentro de la casa, puede usar un martillo o una herramienta cónica para remodelar los grifos de la carcasa, permitiendo así que el pistón se mueva hacia arriba y hacia abajo libremente.

Notas sobre la instalación de piezas de repuesto

Al recibir una unidad OPTIPOW como repuesto, hay algunas consideraciones de instalación adicionales a tener en cuenta.
Antes de retirar el OPTIPOW defectuoso del tanque de presión, verifique lo siguiente.

• En primer lugar, desembale las válvulas al instalarlas.

• Asegúrese de que no haya daños visibles en la válvula.

• Asegúrese de que no haya ningún material extraño dentro de la válvula.

• Verifique la etiqueta del solenoide para asegurarse de que sea el tipo correcto instalado.

• ¡ATENCIÓN! Asegúrese de que la presión en el tanque de presión se haya liberado a la presión ambiente.

¡NOTA!
Debido al riesgo de que partículas, humedad y otros objetos extraños ingresen al tanque, nunca deje el tanque de presión desatendido con la abertura del tanque abierta. Si no se puede realizar el trabajo, reemplace la unidad OPTIPOW vieja o cubra el orificio de otra manera. Nunca cree presión en un tanque vacío.
Retire el bloque OPTIPOW.
Inyección a través del orificio de información sobre el estado del interior del tanque de presión, partículas, humedad, etc.
En caso necesario, realizar el vacío en el interior del tanque hasta obtener un resultado satisfactorio.
Al instalar la pieza de repuesto OPTIPOW, siga las instrucciones de montaje que se indican en la sección 5.1.

CONEXIÓN AÉREA CON EL PILOTO

El aire piloto para el solenoide se suministra desde el tubo de entrada al tanque de presión. La tubería de aire de control es común a todas las válvulas de un tanque y está conectada antes de la válvula de presión principal del tanque correspondiente.
La tubería debe tener una válvula de cierre y una válvula de retención que garantice que la presión se mantenga incluso cuando la presión cae durante la pulsación.

NOTA:
Si se utiliza un tubo de suministro de aire piloto separado, la presión del aire piloto debe ser aproximadamente igual a la presión del cilindro.
Una presión demasiado alta provocará una deformación permanente de la membrana, lo que acortará su vida útil y tendrá un efecto perjudicial en la función de limpieza por pulsos.

PRUEBA DE LA INSTALACIÓN

Información general
Una vez instaladas todas las válvulas de pulso, se debe probar el conjunto del tanque para detectar fugas y también para comprobar el funcionamiento de las válvulas de pulso individuales. Los principios de prueba y resultados aceptables deben ser los descritos a continuación.

Procedimiento de prueba de la unidad de tanque
1. Fije firmemente todo el conjunto al piso o a un dispositivo de prueba fijo y luego caliente la unidad de tanque a 200 kPa (2 bar). Tenga en cuenta que el aire del piloto debe estar a la misma presión. Eliminar posibles fugas en las conexiones.
Si no es posible alcanzar presión en el tanque, verificar los siguientes puntos:
¿Existe fuga por los orificios de evacuación “B”?
Asegúrese de que el aire piloto esté conectado y que no haya fugas en las conexiones.
Reemplace la válvula solenoide. Tenga en cuenta la posición de la marca en el costado del solenoide en relación con la ranura en la cubierta superior durante la instalación.
Si alguna válvula tiene fugas, retírela y asegúrese de que la válvula sumergible funcione libremente.
Limpie las superficies si es necesario.
Si se trata de una fuga normal, retire todas las válvulas y verifique la medida “A”, Figura 8. Si es necesario, trate la superficie de la tubería de impulso. Tenga en cuenta que la parte superior de los tubos de impulso después del mecanizado debe pulirse para evitar bordes afilados y, finalmente, debe limpiarse el tanque.
2. Cierre el suministro de aire.
3. Verifique la caída de presión en el tanque a lo largo del tiempo. La caída de presión admisible es de 50 kPa por minuto. Incluso si la fuga es mayor, continúe con el paso 4.
4. Verifique el funcionamiento de cada válvula con un pulso de 200 kPa. Repita esto durante 3 ciclos.
5. Repita el paso 3. Si la fuga sigue siendo alta, intente averiguar si una válvula tiene más fugas que las demás, retírela, verifique la superficie de sellado y luego mida "A". Si es necesario, procesamos la superficie según la tolerancia requerida.
6. Instale la válvula y comience nuevamente desde el paso 3. Esto debe repetirse hasta lograr un resultado aceptable.
7. El resultado final de la prueba se documentará para cada unidad de tanque de acuerdo con el ejemplo que se proporciona en el Apéndice A. Se devolverá una copia del resultado al cliente, pero también se incluirá en el tanque de presión en el momento de la entrega.

ESQUEMA DE DETECCIÓN Y DETECCIÓN DE ERRORES

Información general
Si experimenta algún problema o falla durante la prueba, comuníquese con nuestro equipo de soporte.
La válvula no pulsa:
¿se giró el solenoide durante el reensamblaje?
¿La conexión del aire piloto está realizada según las instrucciones y el nivel de presión es correcto?
¿Partículas en el tanque y/o válvula (ver Apéndice B para requisitos de calidad del aire)?
¿Las condiciones de funcionamiento son correctas (temperatura, etc.)?
¿Están los puertos de purga completamente abiertos (no hay residuos que bloqueen el flujo de aire de la válvula piloto)?
Verifique si la válvula de encendido y apagado está encendida, la válvula sin retorno está colocada correctamente,
el solenoide está correcto y la conexión eléctrica es correcta.
Válvula con fugas:
¿Prueba de fugas aprobada (instrucciones)?
¿Están todos los pernos montados con el torque correcto?
¿Está dañado el anillo de sellado?
¿La membrana es de buena calidad (sin deformaciones y flexible)?
Verifique la junta tórica del solenoide.

ESPECIFICACIONES Y LISTA DE REPUESTOS

VER TAMBIÉN

Filtro de chorro de pulso Optipow, filtro de tela Optipulse, válvula de chorro de pulso, válvula de pulso, fabricante directo de China - Qingdao Star Machine Technology Co., Ltd. Fabricante profesional de válvulas solenoides optipow 135, la vida útil puede alcanzar 1,000,000 de veces. Resistencia a bajas temperaturas de -60°C y altas temperaturas de 150°C. Es ampliamente utilizado en la purificación del aire y la eliminación de polvo de plantas de energía térmica, la eliminación de polvo de fábricas de vidrio, la eliminación de polvo de laboratorio y la eliminación de polvo en otras industrias. Contamos con un sistema de servicio de ventas y postventa en todo el mundo. Nuestro objetivo es mejorar continuamente la calidad y reducir continuamente los costos para satisfacer las necesidades del cliente.

Baja pérdida de aire comprimido: La válvula de pulso OPTIPOW reduce el consumo de aire comprimido en comparación con el tipo de diafragma.
Tamaño compacto: la válvula de pulso OPTIPOW es mucho más pequeña que la forma de la válvula de diafragma, la forma de la válvula de pulso, lo que significa que la distancia entre las bolsas no está limitada por el tamaño de la válvula, solo los parámetros del proceso (gas Bubbe, sin filtro, tipo de ceniza volante y concentración) determinan el tamaño de la bolsa, dos válvulas de pulso OPTIPOW * * * se pueden pasar distancias cortas hasta 160 mm.
La válvula de pulso OPTIPOW tiene dos características: 105 y 135, el número indica el diámetro del pistón.
Válvula de pulso de pistón ALSTOM OPTIPOW
Diámetro del pistón 105135 mm
Número de bolsas de filtro: 30
Longitud de la bolsa de filtro: 10 m
Válvula de pulso de pistón V1585320
Válvula de pulso de pistón V3630501
OPTIPOW 105 (24 V CC) V1617803-0100
OPTIPOW 105 (110 V 60 Hz, 100 V 50/60 Hz) V1617803-0200
OPTIPOW 105 (110 V, 50 Hz) V1617803-0300
OPTIPOW 105 (110 V 50 Hz, 120 V 60 Hz) V1617803-0400
OPTIPOW 105 (220 V, 50 Hz) V1617803-0500
OPTIPOW 105 (CERTIFICADO UR 120 V, 60 HZ) V1617803-0600
OPTIPOW 105 (Sin solenoide, rotación de 90 °C) V1617803-0800 -
Kit de acoplamiento V3592382-0000
Diafragma V4549902-0100
Junta tórica (caucho fluorado 64,5 x 3) 8003-5573
Junta tórica (nitrilo 70SH 64,5 x 3) 2136-1422
Junta tórica (114,5 x 3) 2136-1435
Cubierta del piloto V3630501-0100
Placa V3630524-0100
Émbolo V3630527-0100
Arandela redonda (SS3576-10-200HV FE/ZN45 Piezas de montaje) 4903-2173
Disco de goma V3630530-0100
Disco de goma V3640661-0100
Tornillo (ISO4762-M10x30-8.8 ZN8C Piezas de montaje) 2034-2495
Válvula solenoide (24 V CC) V3611471-0100
Válvula solenoide (100 V, 60 Hz) V3611471-0201
Válvula solenoide (110 V, 50 Hz) V3611471-0300
Válvula solenoide (110 V, 60 Hz) V3611471-0200
Válvula solenoide (120 V 60 Hz) V3611471-0400
Válvula solenoide (120 V
Válvula solenoide (230 V, 50 Hz) V3611471-0500 (60 Hz - Listado UL ) V3640645-0200
¿POR QUÉ ELEGIRNOS?

1. Sistema confiable
de garantía de calidad 2. Máquinas CNC avanzadas
controladas por computadora 3. Soluciones personalizadas de profesionales altamente calificados
4. Personalización y OEM disponibles para aplicaciones específicas
5. Amplia gama de repuestos y accesorios
6. Red de comercialización mundial bien desarrollada
7. Sistema eficaz de servicio posventa

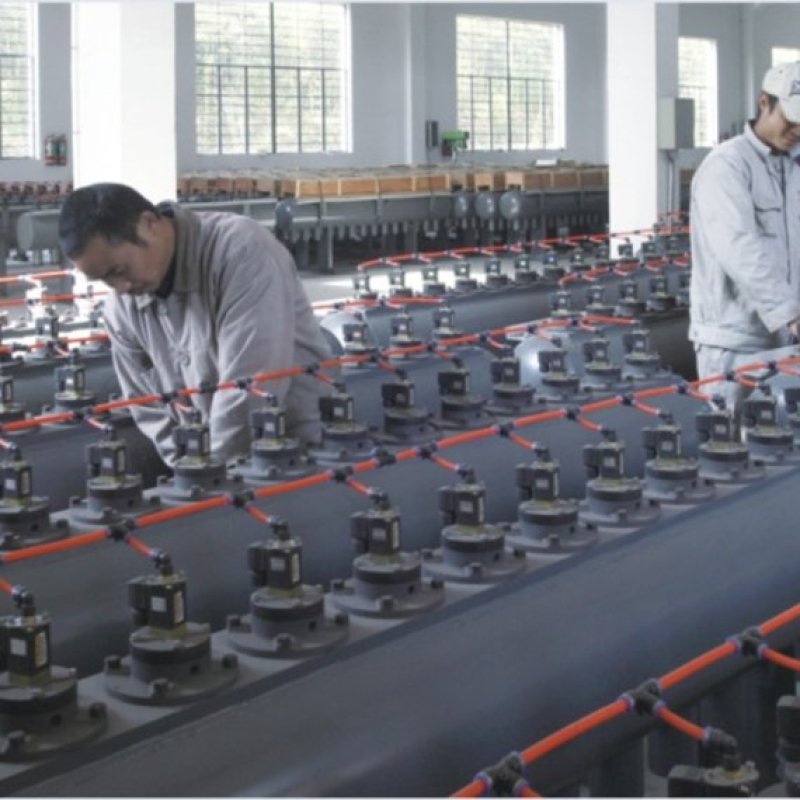

219 conjuntos de modernos equipos de producción automáticos garantizan una alta calidad de los productos. 167 ingenieros y técnicos con títulos profesionales superiores pueden diseñar y desarrollar productos de acuerdo con los requisitos precisos de los clientes, y también ofrecemos pedidos personalizados de OEM. Nuestra confiable red de servicio global puede brindar a los clientes servicios técnicos posventa oportunos.
