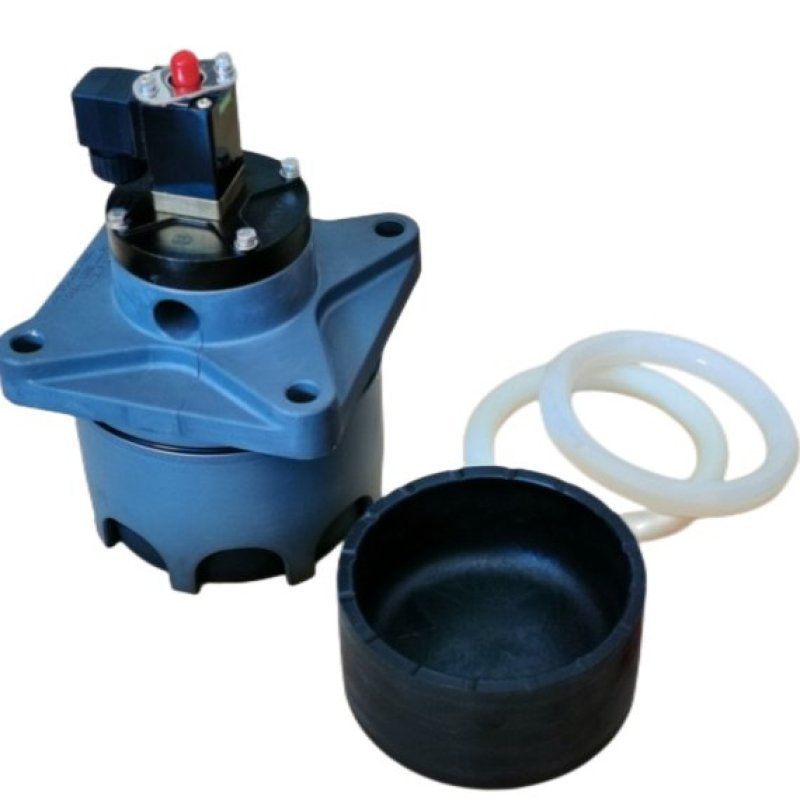

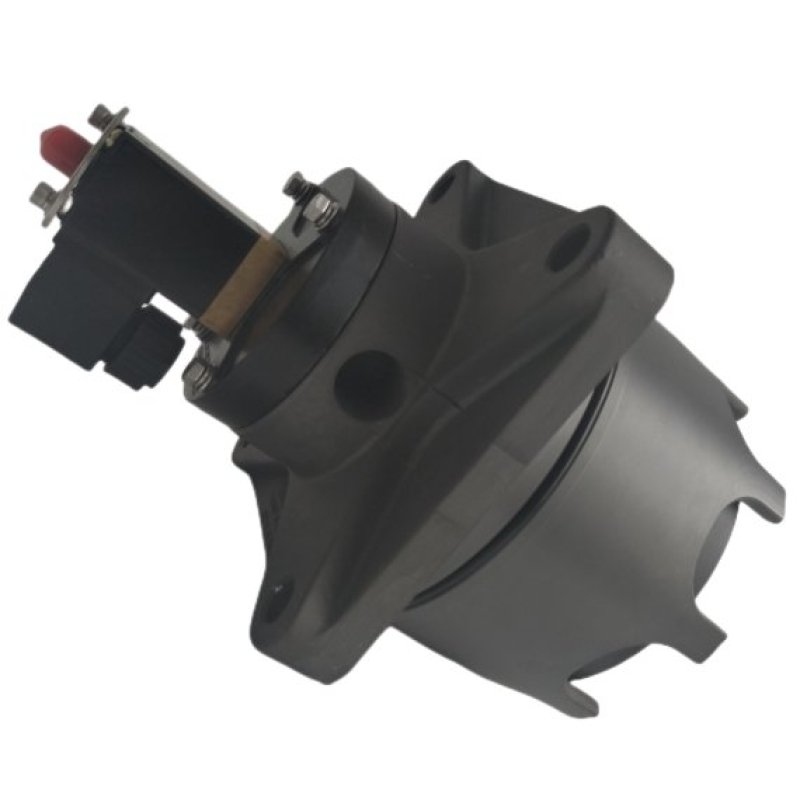

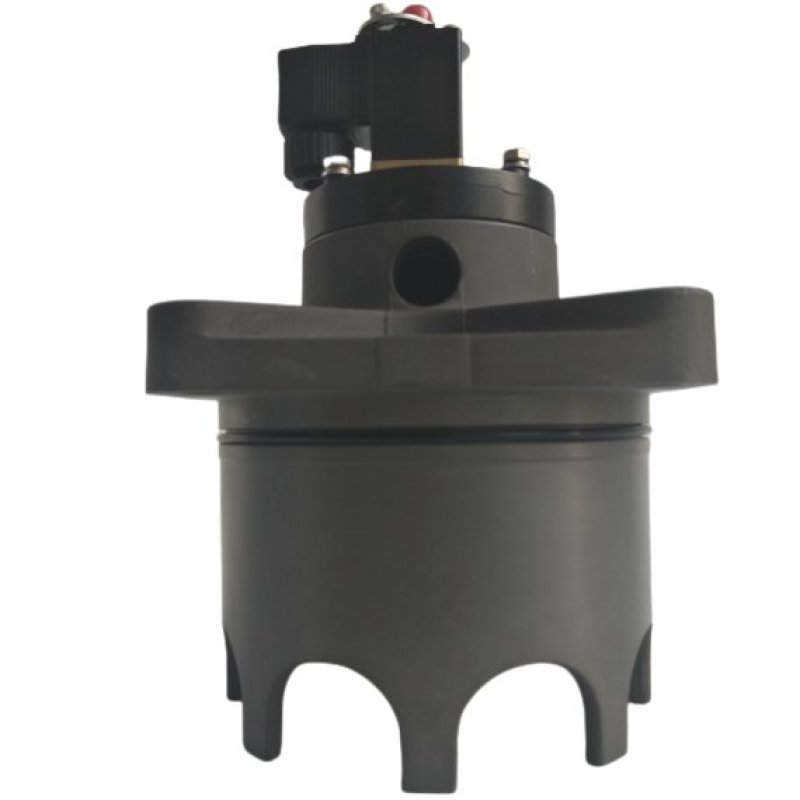

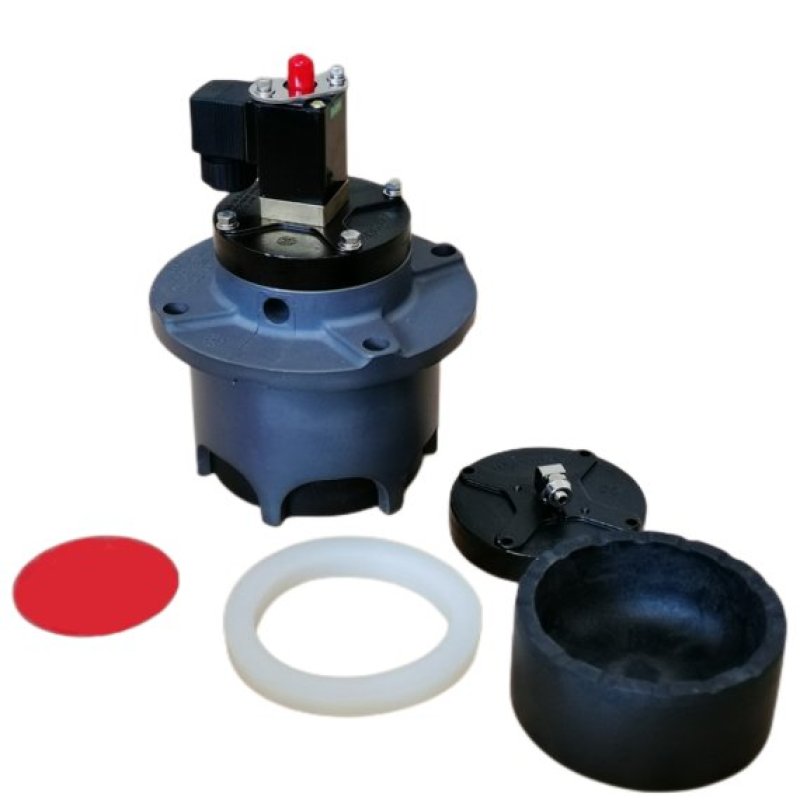

Válvula de pulso de chorro del colector de polvo OPTIPOW

INTRODUCCIÓN AL COLECTOR DE POLVO DE AIRE OPTIPOW

Válvula de pulso para colector de polvo, utilizada con bolsas filtrantes.

Válvula de pulso compacta para filtros de tela Optipulse de varios tipos. Filtro de chorro de pulso, filtro de tela Optipulse, válvula de chorro de pulso, válvula de chorro de pulso, directamente del fabricante de China - Qingdao Star Machine Technology Co., Ltd.

Es el resultado de muchos años de experiencia en el campo de la tecnología de filtros textiles.

Actúa rápidamente con alta eficiencia.

Tiene dimensiones reducidas, la cifra que aparece después del nombre corresponde al diámetro del pistón.

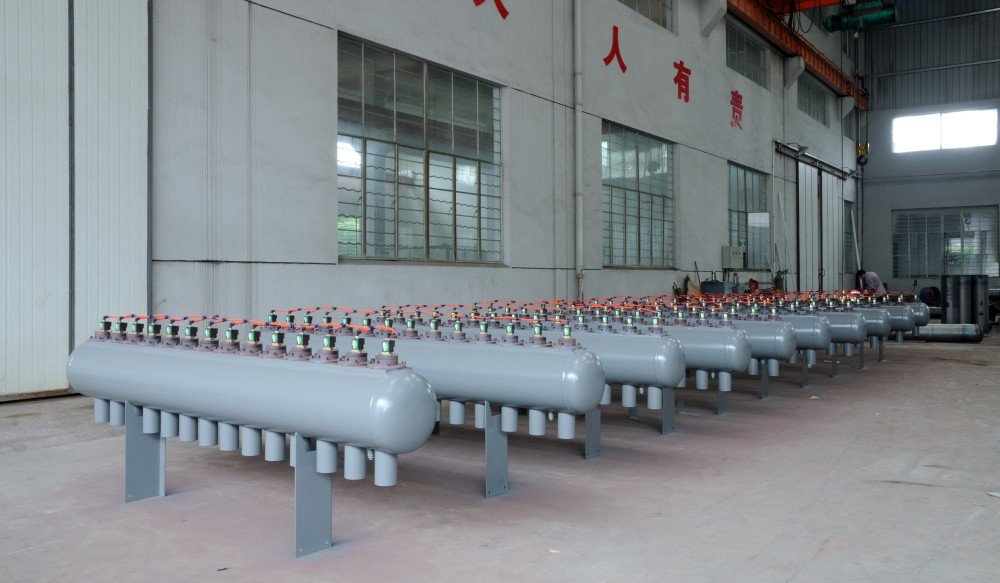

Diseñado principalmente para usarse junto con un tanque de presión redondo.

Fácil de instalar y mantener.

Tiene una construcción muy robusta, diseñada para un uso normal a presiones de aire de hasta 600 kPa (6 bar).

Temperatura máxima de funcionamiento normal (válvula de pulso compacta) 50°C.

Descripción del Producto

INSTALACIÓN DEL COLECTOR DE POLVO DE AIRE OPTIPOW

INSTRUCCIONES DE MONTAJE

Antes de montar las unidades OPTIPOW, es importante limpiar completamente el interior del tanque de presión. Cualquier partícula en el tanque puede causar serios problemas con el funcionamiento de las válvulas de pulso en el futuro.

Válvula de pulso para colector de polvo

La válvula OPTIPOW está diseñada para instalación vertical como estándar. Cuando la válvula va a funcionar horizontalmente, se debe utilizar un resorte interno adicional. En este caso, el émbolo siempre estará en la posición cerrada al presurizar el sistema de limpieza. Por regla general, OPTIPOW se suministra como una sola unidad en un embalaje especial. Para obtener instrucciones de montaje detalladas de piezas individuales, consulte el dibujo de montaje de OPTIPOW.

En primer lugar, desembale las válvulas al instalarlas.

Asegúrese de que no haya daños visibles en la válvula.

Asegúrese de que no haya ningún material extraño dentro de la válvula.

Asegúrese de que la parte superior del tubo de impulso esté lisa y libre de rebabas.

Los números de artículo que aparecen a continuación se refieren a los que se muestran en la Figura 1.

Coloque el pistón (elemento 4) en la parte superior del tubo de impulso. Lubrique la junta tórica en el exterior del cuerpo de la válvula (elemento 1) y alinee el cuerpo con el émbolo. Al instalar la válvula de pulso, tenga cuidado de no dañar el anillo de sellado. Gire la casa para que el solenoide esté orientado en la dirección deseada. Apriete los cuatro pernos con los dedos tanto como sea posible, luego haga el ajuste final con una herramienta en cruz para evitar dañar la junta tórica. Par según especificaciones.

Válvula solenoide Optipow

La vida útil puede alcanzar 1.000.000 de veces. Resistencia a bajas temperaturas de -60°C y altas temperaturas de 150°C. Es ampliamente utilizado en la purificación del aire y la eliminación de polvo de plantas de energía térmica, la eliminación de polvo de fábricas de vidrio, la eliminación de polvo de laboratorio y la eliminación de polvo en otras industrias. Contamos con un sistema de servicio de ventas y postventa en todo el mundo. Nuestro objetivo es mejorar continuamente la calidad y reducir continuamente los costos para satisfacer las necesidades del cliente.

Baja pérdida de aire comprimido: La válvula de pulso OPTIPOW reduce el consumo de aire comprimido en comparación con el tipo de diafragma.

Tamaño compacto: la válvula de pulso OPTIPOW es mucho más pequeña que la forma de la válvula de diafragma, la forma de la válvula de pulso, lo que significa que la distancia entre las bolsas no está limitada por el tamaño de la válvula, solo los parámetros del proceso (gas Babbe, sin filtro, tipo de ceniza volante y concentración) determinan el tamaño de la bolsa, se pueden pasar dos válvulas de pulso OPTIPOW de distancia corta hasta 160 mm.

La válvula de pulso OPTIPOW tiene dos especificaciones 105 y 135, el número representa el diámetro del pistón.

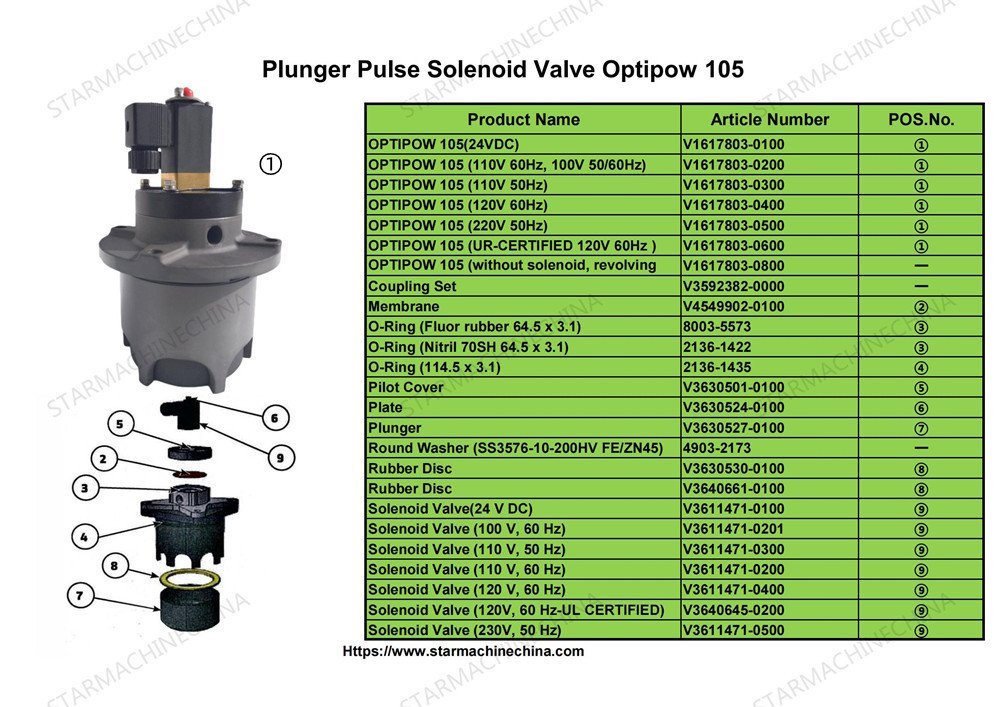

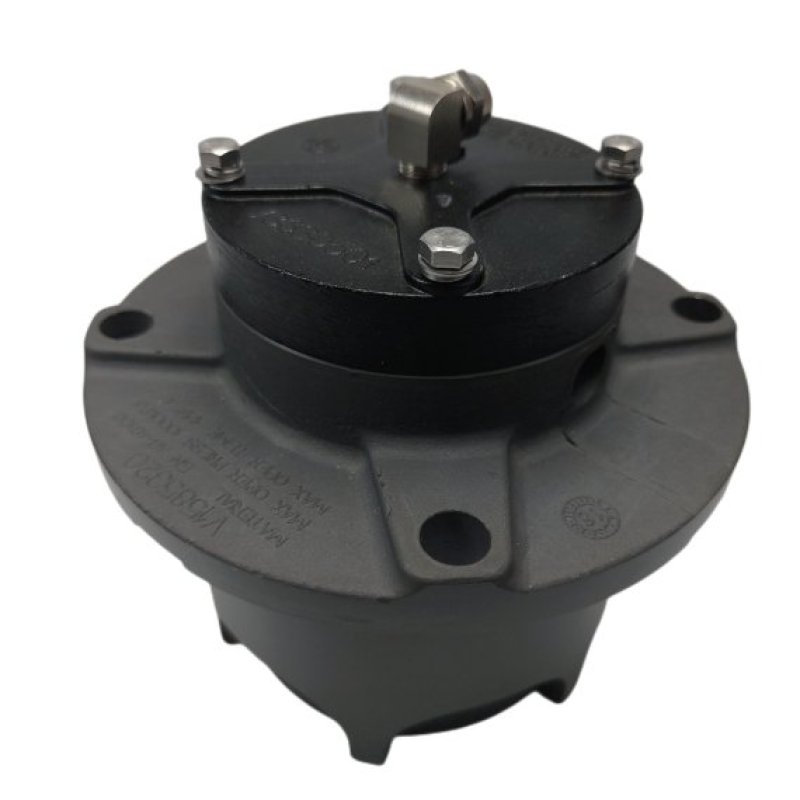

Válvula de pulso de pistón Optipow OPTIPOW105

Diámetro del pistón 105 mm

Número de bolsas de filtro: 30

Longitud de la bolsa de filtro: 10 m

Válvula de pulso tipo pistón V1585320

Válvula de pulso tipo pistón V3630501

OPTIPOW 105 (24 V CC) V1617803-0100

Optipow 105 (110 V 60 Hz, 100 V 50/60 Hz) V1617803-0200

Optipow 105 (110 V, 50 Hz) V1617803-0300

Optipow 105 (110 V 50 Hz, 120 V 60 Hz) V1617803-0400

OPTIPOW 105 (220 V, 50 Hz) V1617803-0500

OPTIPOW 105 (CERTIFICADO PARA 120 V 60 Hz) V1617803-0600

OPTIPOW 105 (sin solenoide, gira 90°C) V1617803-0800

Kit de embrague V3592382-0000

Membrana V4549902-0100

Junta tórica (caucho fluorado 64,5 x 3) 8003-5573

Junta tórica (Nitril 70SH 64,5 x 3) 2136-1422

Junta tórica (114,5 x 3) 2136-1435

Cubierta del piloto V3630501-0100

Placa V3630524-0100

Émbolo V3630527-0100

Arandela redonda (piezas de montaje SS3576-10-200HV FE/ZN45) 4903-2173

Disco de goma V3630530-0100

Disco de goma V3640661-0100

Tornillo (ISO4762-M10x30-8.8

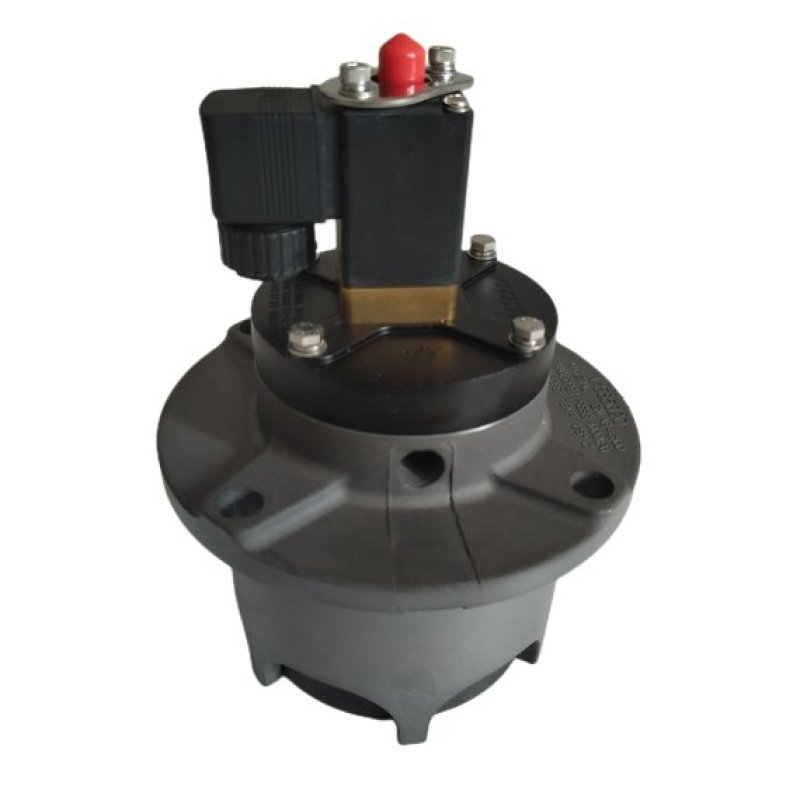

Válvula de pulso de pistón Optipow OPTIPOW135

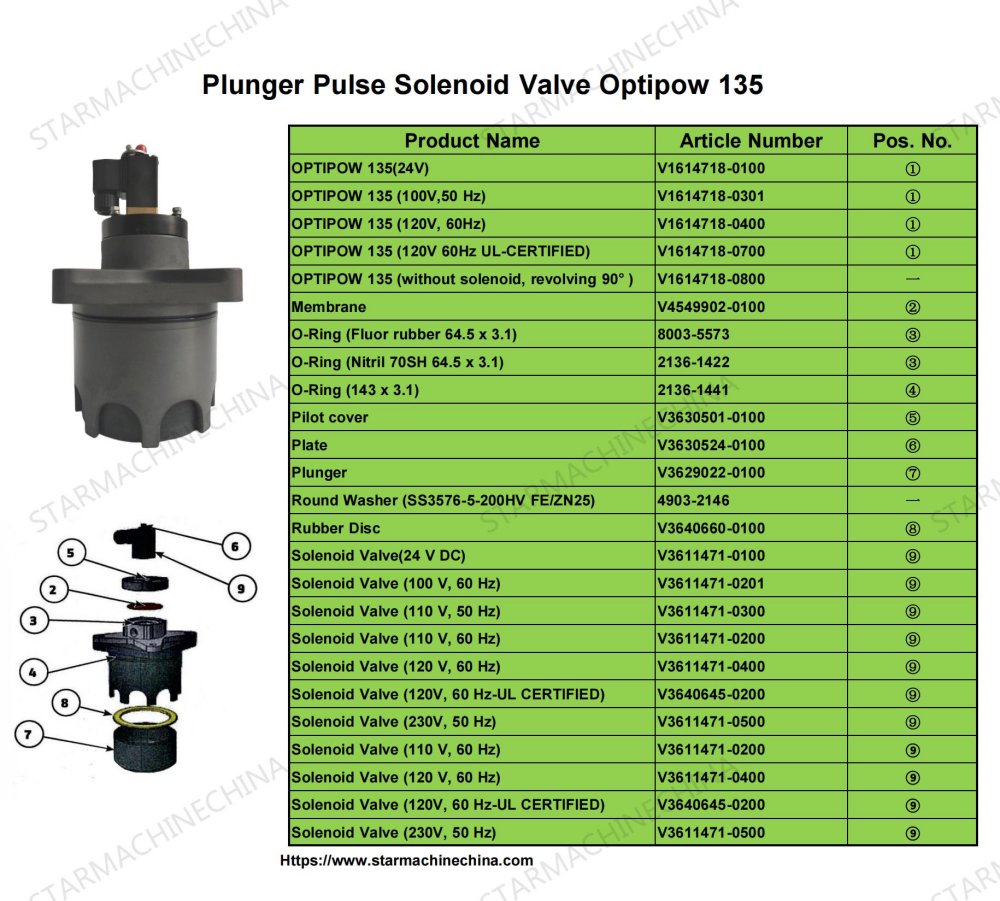

Modelos de válvulas de limpieza por pulsos de pistón OPTIPOW

OPTIPOW 135 (24 B) V1614718-0100

Optipow 135 (100 V, 50 Hz) V1614718-0301

Optipow 135 (120 V, 60 Hz) V1614718-0400

OPTIPOW 135 (120 V, 60 Hz, CERTIFICADO UL) V1614718-0700

OPTIPOW 135 (sin solenoide, gira 90°C) V1614718-0800

Membrana V4549902-0100

Junta tórica (caucho fluorado 64,5 x 3) 8003-5573

Junta tórica (Nitril 70SH 64,5 x 3) 2136-1422

Anillo de sellado (114,5x3) 2136-1441

Cubierta del piloto V3630501-0100

Placa V3630524-0100

Émbolo V3629022-0100

Arandela redonda (SS3576-5-200HV FE/ZN25) 4903-2146

Disco de goma V3640660-0100

Válvula solenoide (24 V CC) V3611471-0100

Válvula solenoide (100 V, 60 Hz) V3611471-0201

Válvula solenoide (110 V, 50 Hz) V3611471-0300

Válvula solenoide (110 V, 60 Hz) V3611471-0200

Válvula solenoide (120 V, 60 Hz) V3611471-0400

Válvula solenoide (120 V 60 Hz - Certificado UL) Válvula de pulso de pistón compacta nueva de ALSTOM Válvula de pulso de pistón compacta nueva de ALSTOM ALSTOM OPTIPOW se utiliza principalmente para la limpieza de bolsas y la instalación de tambores redondos.

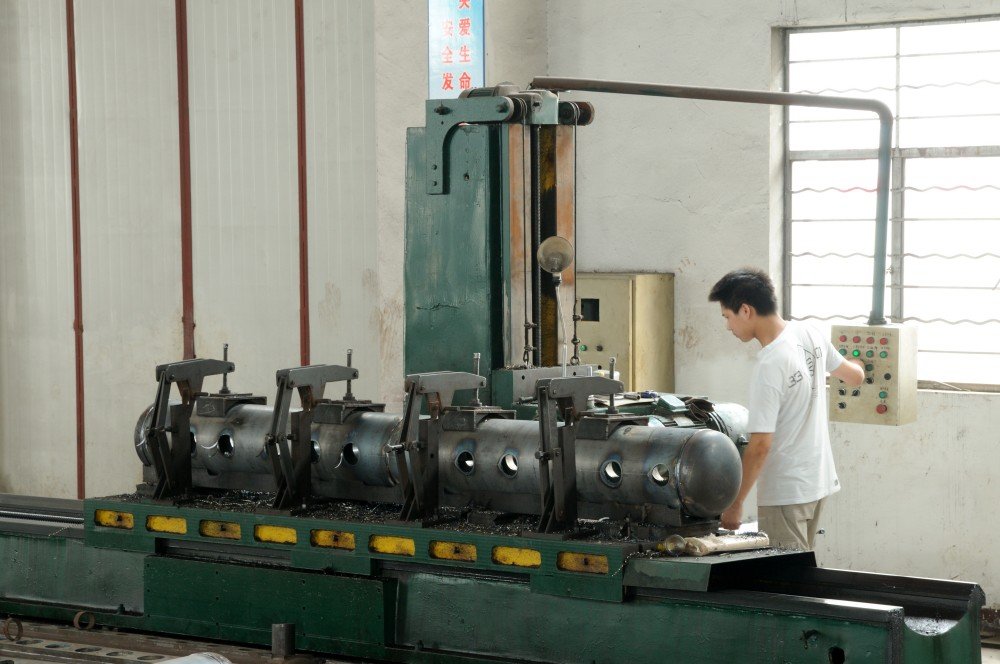

Taller de procesamiento de piezas de válvulas Optipow
