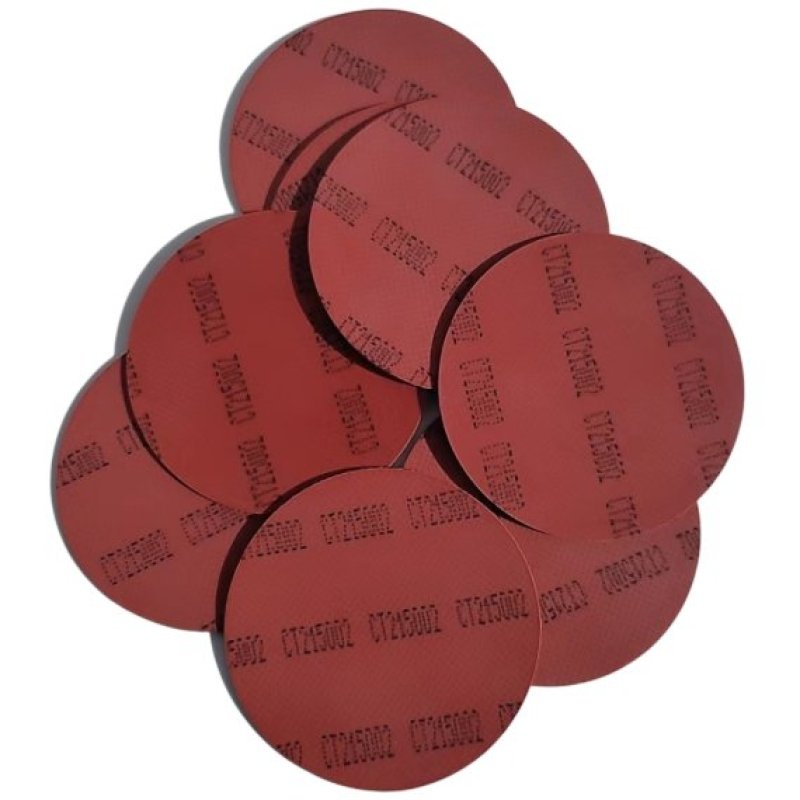

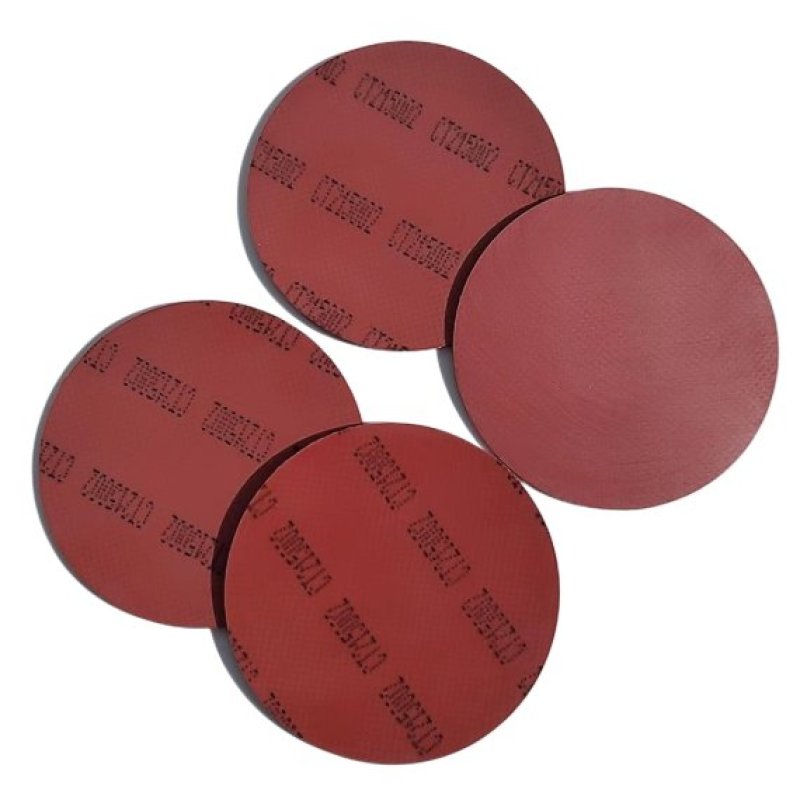

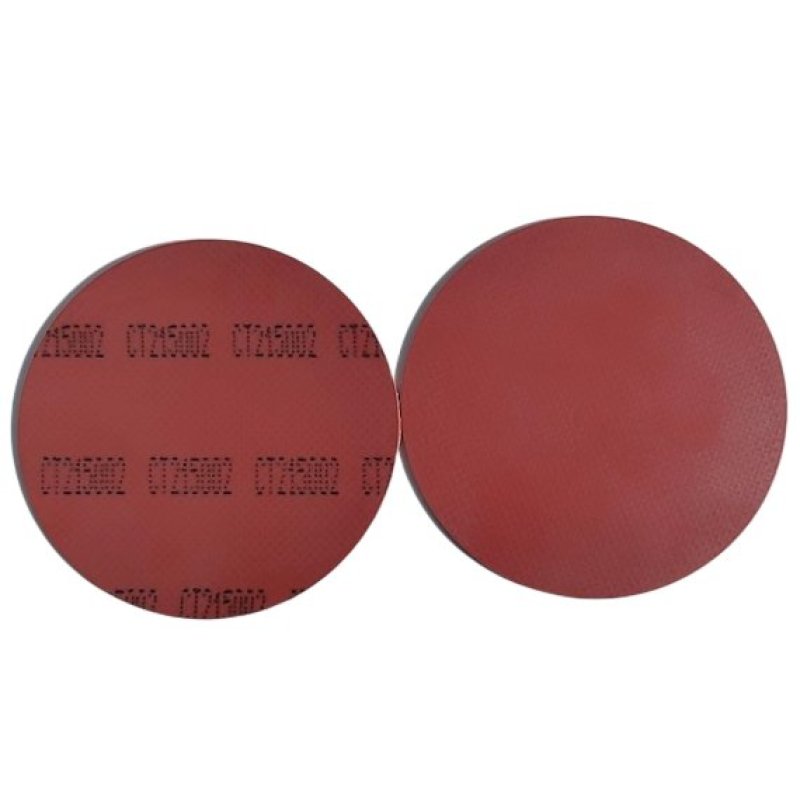

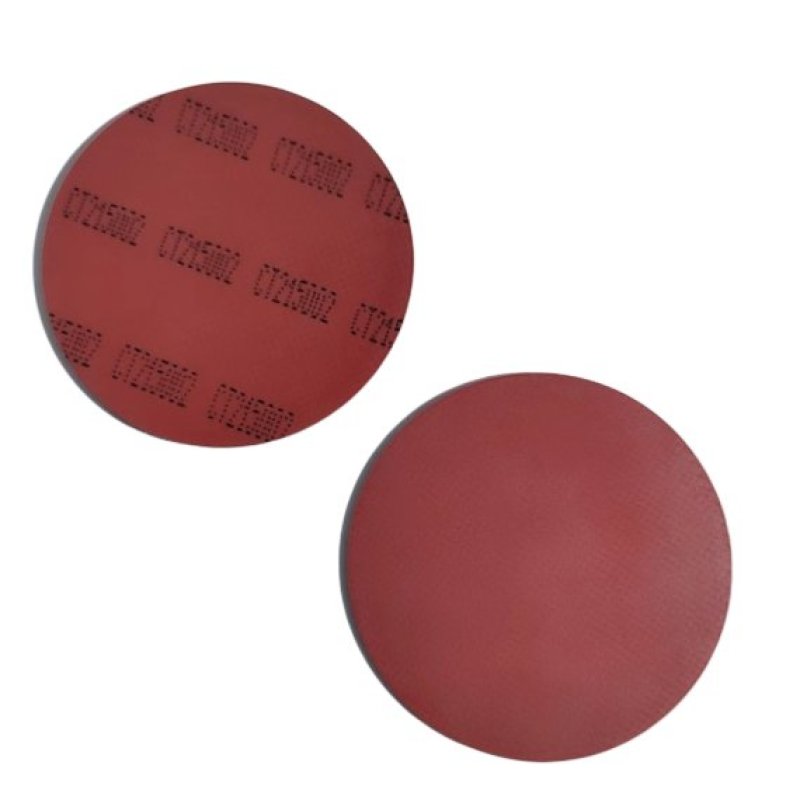

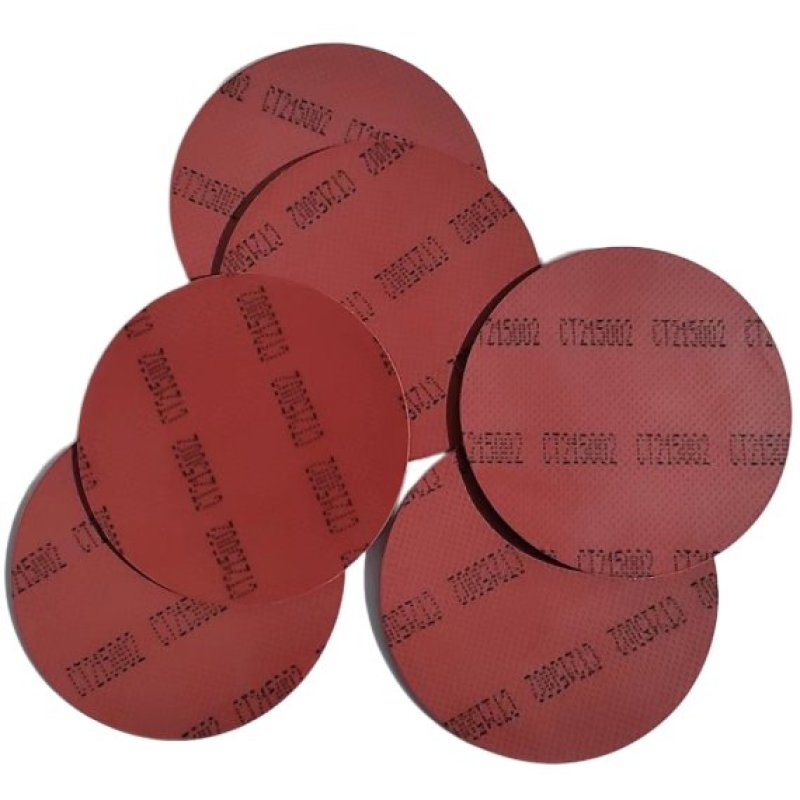

Diafragma V4549902-0100 Para Filtros De Tela Optipulse Émbolo Pulso Optipulse

Descripción del Producto

Válvula de pulso compacta para filtros de tela Optipulse de varios tipos.

Es el resultado de muchos años de experiencia en el campo de la tecnología de filtros textiles.

Actúa rápidamente con alta eficiencia.

Tiene dimensiones reducidas, la cifra que aparece después del nombre corresponde al diámetro del pistón.

Diseñado principalmente para usarse junto con un tanque de presión redondo.

Fácil de instalar y mantener.

Tiene una construcción muy robusta, diseñada para un uso normal a presiones de aire de hasta 600 kPa (6 bar).

Temperatura máxima de funcionamiento normal (válvula de pulso compacta) 50°C.

FUNCIÓN

El volumen A está conectado al tanque de presión a través de un espacio entre el cuerpo de la válvula y el émbolo. En el volumen A hay la misma presión que en el tanque de presión.

Debido a la mayor superficie de presión del émbolo en el volumen A, el pistón se presiona contra el tubo de impulso y queda sellado entre el tanque de presión y el tubo de impulso.

El volumen B se suministra a través de una válvula solenoide conectada al sistema de aire del piloto. El área del lado del aire del piloto es más grande, por lo que el diafragma del piloto se presiona contra la parte superior del cuerpo de la válvula y aísla el volumen A del entorno.

ESQUEMA DE DETECCIÓN Y DETECCIÓN DE ERRORES

Si experimenta algún problema o falla durante la prueba, comuníquese con nuestro equipo de soporte.

Detección de errores

Posible solución/Comprobar

La válvula no pulsa:

¿Se giró el solenoide durante el reensamblaje?

¿La conexión del aire piloto está realizada según las instrucciones y el nivel de presión es correcto?

¿Partículas en el tanque y/o válvula (ver Apéndice B para requisitos de calidad del aire)?

¿Las condiciones de funcionamiento son correctas (temperatura, etc.)?

¿Están los puertos de purga completamente abiertos (no hay residuos que bloqueen el flujo de aire de la válvula piloto)?

Verifique que la válvula de encendido/apagado esté encendida y que la válvula antirretorno esté colocada correctamente.

¿Está conectado eléctricamente correctamente el solenoide?

Válvula de fuga:

¿Prueba de fugas completada con éxito (instrucciones)?

¿Están todos los pernos montados con el torque correcto?

¿Está dañado el anillo de sellado?

¿La membrana es de buena calidad (sin deformaciones y flexible)?

Verifique la junta tórica del solenoide.

ESPECIFICACIONES Y LISTA DE REPUESTOS

Válvula de pulso de tipo pistón OPTIPOW135

OPTIPOW 135 (24 B) V1614718-0100

Optipow 135 (100 V, 50 Hz) V1614718-0301

Optipow 135 (120 V, 60 Hz) V1614718-0400

OPTIPOW 135 (120 V, 60 Hz, CERTIFICADO UL) V1614718-0700

OPTIPOW 135 (sin solenoide, gira 90° C) V1614718-0800 -

Membrana V4549902-0100

Junta tórica (caucho fluorado 64,5 x 3) 8003-5573

Junta tórica (Nitril 70SH 64,5 x 3) 2136-1422

Anillo de sellado (114,5x3) 2136-1441

Cubierta del piloto V3630501-0100

Placa V3630524-0100

Émbolo V3629022-0100

Arandela redonda (SS3576-5-200HV FE/ZN25) 4903-2146 -

Disco de goma V3640660-0100

Válvula solenoide (24 V CC) V3611471-0100

Válvula solenoide (100 V, 60 Hz) V3611471-0201

Válvula solenoide (110 V, 50 Hz) V3611471-0300

Válvula solenoide (110 V, 60 Hz) V3611471-0200

Válvula solenoide (120 V, 60 Hz) V3611471-0400

Válvula solenoide (120 V, 60 Hz-

Válvula de pulso de tipo pistón OPTIPOW105

Válvula de pulso tipo pistón V1585320

Válvula de pulso tipo pistón V3630501

OPTIPOW 105 (24 V CC) V1617803-0100

Optipow 105 (110 V 60 Hz, 100 V 50/60 Hz) V1617803-0200

Optipow 105 (110 V, 50 Hz) V1617803-0300

Optipow 105 (110 V 50 Hz, 120 V 60 Hz) V1617803-0400

OPTIPOW 105 (220 V, 50 Hz) V1617803-0500

OPTIPOW 105 (CERTIFICADO PARA 120 V 60 Hz) V1617803-0600

OPTIPOW 105 (sin solenoide, gira 90°C) V1617803-0800

Kit de embrague V3592382-0000

Membrana V4549902-0100

Junta tórica (caucho fluorado 64,5 x 3) 8003-5573

Junta tórica (Nitril 70SH 64,5 x 3) 2136-1422

Junta tórica (114,5 x 3) 2136-1435

Cubierta del piloto V3630501-0100

Placa V3630524-0100

Émbolo V3630527-0100

Arandela redonda (piezas de montaje SS3576-10-200HV FE/ZN45) 4903-2173 -

Disco de goma V3630530-0100

Disco de goma V3640661-0100

Tornillo (ISO4762-M10x30-8.8 ZN8C, piezas de montaje) 2034-2495 -

Válvula solenoide (24 V CC) V3611471-0100

Válvula solenoide (100 V, 60 Hz) V3611471-0201

Válvula solenoide (110 V, 50 Hz) V3611471-0300

Válvula solenoide (110 V, 60 Hz) V3611471-0200

Válvula solenoide (120 V, 60 Hz) V3611471-0400

Válvula solenoide (120 V, 60 Hz - homologada por UL) V3640645-0200

Válvula solenoide (230 V, 50 Hz) V3611471-0500
