APTO PARA
Aplicaciones en colectores de polvo, particularmente para limpiar filtros de chorro de pulso inverso y sus variaciones, incluidos filtros de bolsa, filtros de cartucho y filtros de sobre, filtros de cerámica y filtros de fibra de metal sinterizado.
CONSTRUCCIÓN
Carcasa: Aluminio fundido o acero inoxidable 316
Punta: 305 SS
Ancla: 430FR SS
Sellos: Nitrilo o Viton Resortes: 304 SS
Tornillos: acero inoxidable 302 o 304
Sello deslizante de salida: EPDM o Viton Asiento de diafragma: PA-66 (estándar), acero dulce revestido de Viton
OPERACIÓN
Tiempo de ejecución recomendado: 50–500 ms
Tiempo recomendado entre pulsos: 1 minuto o más
Tamaño:
TAMAÑO | Diámetro exterior mm | Diámetro exterior en pulgadas |
1,5 ̋ | 48.3 | 1.900 |
Peso:
TAMAÑO | PILOTO INTEGRAL (CA) kilogramo (libras) | ACCESORIO DE CONTROL REMOTO (RCA) kilogramo (libras) |
45 | 1.830 (4.03) | 1.610 (3.55) |
Kits de mantenimiento:
MODELO | NITRILO | ANTIGUO | INCLUYE |
CA/RCA45FS | K4502 | K4503 K4542 (Vitón/acero inoxidable) K4544 (Solo para membrana principal de Viton/SS) | Los kits de diafragma incluyen diafragmas primarios y secundarios y todos los resortes. |
Características y rendimiento del producto:
TAMAÑO NOMINAL | TAMAÑO DEL PUERTO | NÚMERO DE DIAFRAGMA | FLUIR | RANGO DE PRESIÓN | RANGO DE TEMPERATURA °C °(F) | |||
milímetro | V | KV | REANUDAR | kPa (psi) | SELLOS DE NITRILO | SELLOS DE VITON | ||
45 | 40 | 1.5 | 2 | 56 | 65 | 30(5)–860(125) | –40(–40) a 82(179,6) | De –29(–20,2) a 232(449,6) |
Descripción del Producto

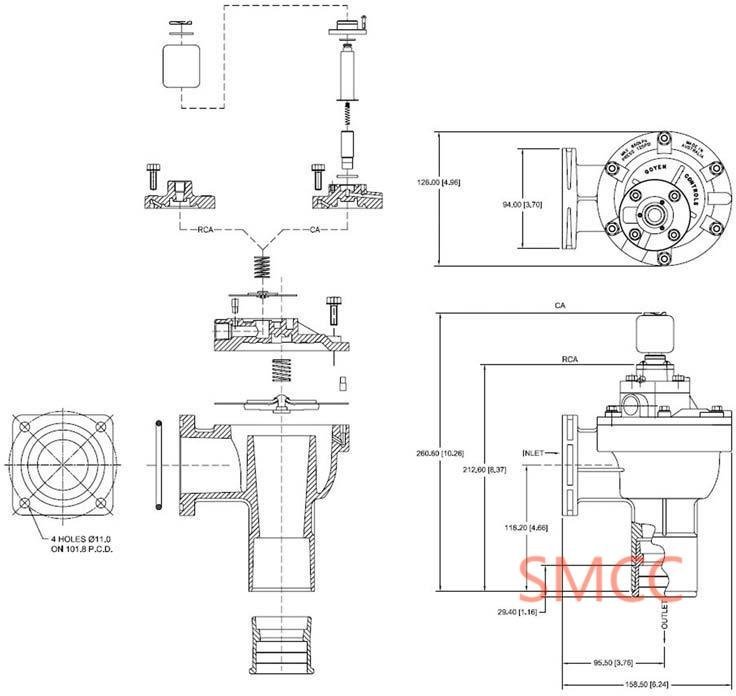

Medición:
Instalación:
1. Prepare las bridas de entrada y las tuberías de descarga de acuerdo con las especificaciones de la válvula. Evite instalar válvulas debajo del tanque.
2. Asegúrese de que no haya suciedad, óxido u otras partículas sólidas en el tanque y las tuberías.
3. Asegúrese de que el suministro de aire esté limpio y seco.
4. Instale las válvulas en la brida de entrada y el tubo de descarga en las válvulas con todos los sellos. Apriete los pernos de la brida a 10 Nm (7,4 ft-lbs). Asegúrese de que el tubo de descarga esté completamente insertado en la salida de la válvula.
5. Los tanques y tuberías deben tener soporte independiente de la válvula.
6. Realice las conexiones eléctricas al solenoide o conecte el puerto piloto RCA a la válvula piloto (solo válvulas RCA).
7. Aplique presión moderada al sistema y verifique que no haya fugas durante la instalación.
8. Sistema de inyección a presión completa.
9. Verifique el fuego y escuche que funcione correctamente y que haya un ruido de pulso claro.
La válvula no es un componente estructural. No confíe en la válvula para contener tanques o tuberías. Para obtener información sobre la instalación, consulte las especificaciones del producto DEINC-002.
