Detección de vibraciones en tres direcciones ortogonales: X, Y y Z.

Temperatura de funcionamiento:

-40 °C a 130 °C

Rango de humedad:

0～100 % HR (puertos del prensaestopas sellados con caucho de silicona 704)

Rango de medición**:

0～100 ℃

Error total de medición:

±1 ℃

Servicio:

Asesoramiento online por expertos las 24 horas del día, los 7 días de la semana

Rango de resistencia a la carga

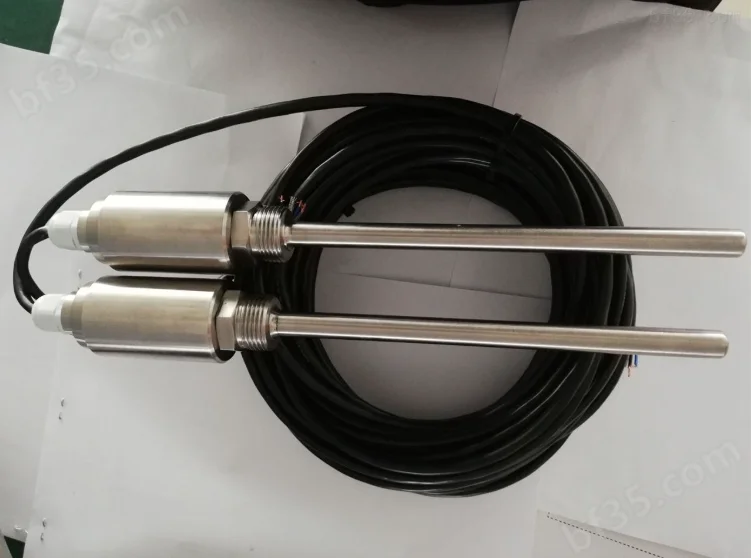

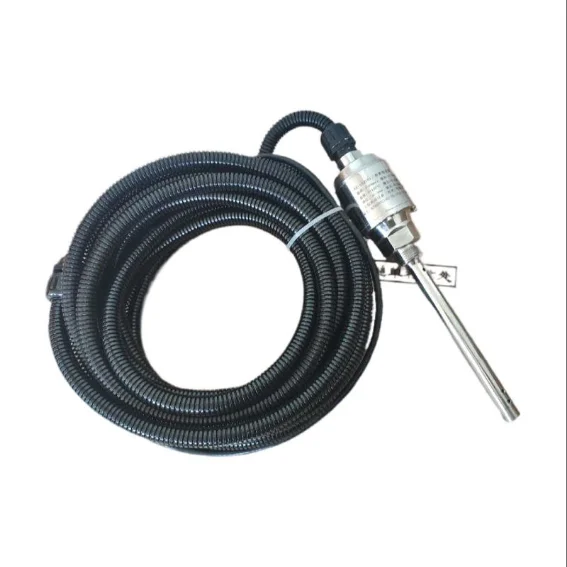

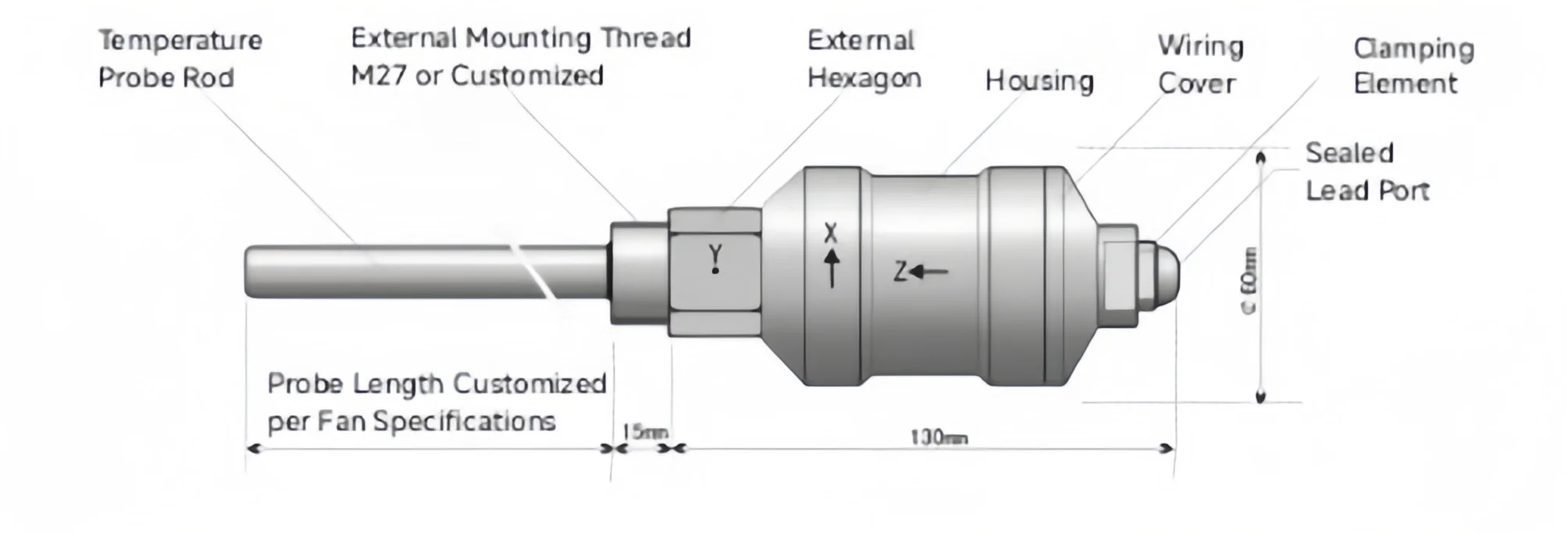

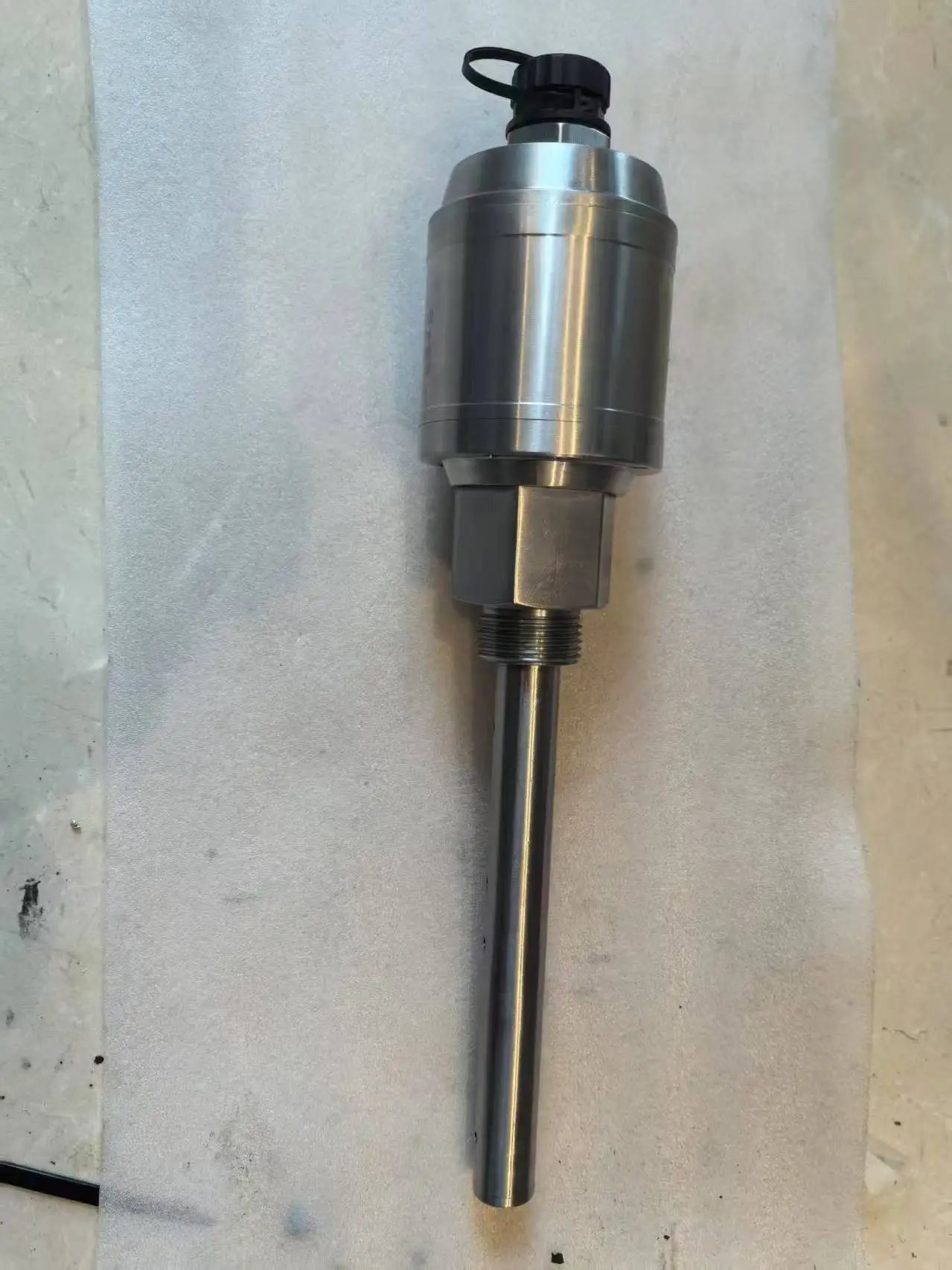

Apariencia y estructura de montaje

La sonda es una estructura totalmente cerrada e impermeable fabricada en acero inoxidable, con un peso aproximado de 0,6 kg. El dispositivo tiene forma de rosca externa y se instala en el orificio roscado del reductor del ventilador, con la sonda de temperatura insertada en el reductor. Las especificaciones de la rosca y la profundidad de inserción de la varilla de la sonda se pueden indicar en el momento de realizar el pedido.

Características del producto

Características de medición de vibraciones:

Rango de medición**: 0～20 mm/s，  Señal de salida: proporcional al valor RMS (valor cuadrático medio) real de la velocidad de vibración  Banda de frecuencia: 10～1000 Hz，  Error de medición total**: ±1 mm/s.

Características de medición de temperatura:

Rango de medición**: 0～100 ℃，  Error total de medición: ±1 ℃.

Características de salida de señal:

Estándar: salida de sistema de dos hilos de CC 4～20 mA

Debido a las limitaciones de los terminales, los terminales de alimentación positivos de los cuatro transmisores independientes de dos hilos dentro de la sonda están conectados internamente para formar un terminal +V compartido.

Características de carga:

Rango de resistencia de carga: 0～1250 Ω (con una alimentación de 24 V) ， Cálculo de la carga máxima (incluida la resistencia de la línea de transmisión): Rmax=（V－15）/0,02  (donde V es la tensión de alimentación).

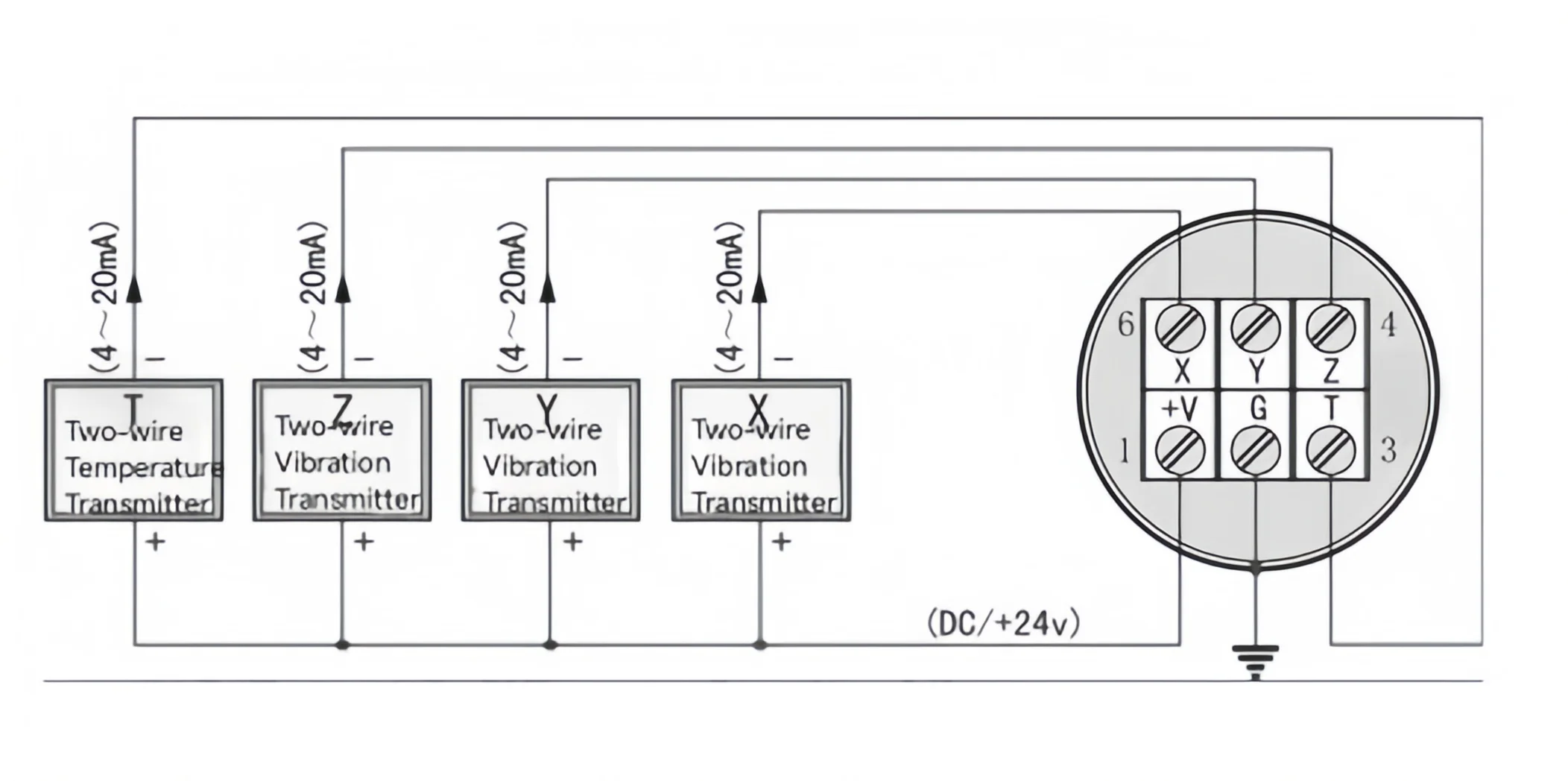

Conexiones eléctricas:

La sonda utiliza una configuración de 5 hilos y 6 terminales:

1# +V: fuente de alimentación de +24 V;

2# GND: conectado a la carcasa de la sonda (blindaje opcional)

3# T: salida de señal de temperatura;

4# Z: salida de señal de vibración (eje X);

5# Y: salida de señal de vibración (eje Y);

6# X: salida de señal de vibración (eje Z).
